蝶阀

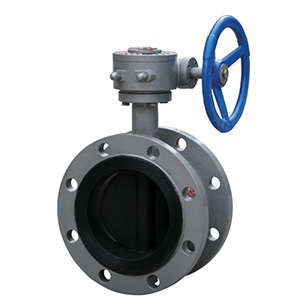

D341J-10蜗轮法兰式全衬胶蝶阀

D341J-10蜗轮法兰式全衬胶蝶阀

产品型号：D341J-10
口径(DN)：50~1400(mm)
压力(PN)：0.6~1.6MpaMpa
产品价格：电议

产品详情

产品概述

其主要特点

衬胶蝶阀D341J采用标准

主要技术参数

D341J-10蜗轮法兰式全衬胶蝶阀主要技术参数
公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

主要零件的材质

D341J-10蜗轮法兰式全衬胶蝶阀主要零件的材质
零件名称	材料
阀体	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
密封圈	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
填料	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

密封材料选用和适用温度

D341J-10蜗轮法兰式全衬胶蝶阀密封材料选用和适用温度
材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	X或or J	XA或or JA	XB或or JB	XC、JC或or F	XD或or JD	XE或or JE
耐高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

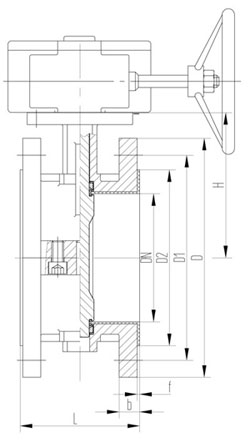

主要外形连接尺寸

D341J-10蜗轮法兰式全衬胶蝶阀主要外形连接尺寸(mm)
公称通径 DN(mm)	L	D	D1	D2	b	f	z-φd	H
50	108	160	125	99	16	3	4-φ18	112
65	112	180	145	118	18	3	4-φ18	122
80	114	195	160	132	18	3	4-φ18	129
100	127	215	180	155	20	3	8-φ18	142
125	140	245	210	184	22	3	8-φ18	157
150	140	280	240	210	22	3	8-φ23	170
200	152	335	295	256	22	3	8-φ23	210
250	165	390	350	319	24	3	12-φ23	246
300	178	440	400	368	26	4	12-φ23	274
350	190	500	460	428	26	4	16-φ23	320
400	216	565	515	480	26	4	16-φ25	340
450	222	615	565	532	26	4	20-φ25	365
500	229	670	620	585	28	4	20-φ25	410
600	267	780	725	685	34	5	20-φ30	470
700	292	895	840	794	34	5	24-φ30	500
800	318	1010	950	901	36	5	24-φ34	580
900	330	1110	1050	1001	38	5	28-φ34	670
1000	410	1220	1160	1120	38	5	28-φ34	796
1200	470	1450	1380	1325	44	5	32-φ41	868

衬胶阀门各种化工介质耐腐蚀性能表

声明：本文中所有文字、数据、图片均只适用于参考，D341J-10蜗轮法兰式全衬胶蝶阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
