D343H、D343F型三偏心多层次硬密封蝶阀PN6~PN10
D343H、D343F型三偏心多层次硬密封蝶阀PN6~PN10
产品型号:D343H、D343F
口径(DN):50~2000(mm)
压力(PN):0.6~1.0Mpa
产品价格: 电议
在线咨询
  • 产品详情

    产品说明:

    D343H、D343F型三偏心多层次硬密封蝶阀PN6~PN10广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

    产品特点:

    1、三偏心结构:阀杆轴线与蝶板密封面间偏置一个尺寸A,并与阀体通道轴线偏置一个尺寸B,阀座回转轴线与阀体通道轴线形成一个偏心角a,故形成三偏心。蝶阀从0~90开启,蝶板密封面会在开启的瞬间立即脱离阀座封面,在其90~0关闭时,只有在关闭的瞬间,蝶板密封面才会接触并压紧阀座密封面,但可以通过外加驱动力矩的改变,实现对密封比压的任意调整。所以阀座与蝶板上的密封面之间无任何摩擦,去除了磨损和泄漏的可能性。
    2、桁架式蝶板结构:蝶板强度高,过流面积大,流阻小。
    3、扭矩密封:三偏心的结构使蝶阀关闭时,其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。不仅了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失,而且可以通过外中驱动力矩的改变,实现对其密封比压的任意调整,从而使三偏心蝶阀的密封性能,蝶阀的使用寿命也大大提高。
    4、软硬层叠式金属密封结构:蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨组合,使其具有金属硬密封和弹性密封的双重优点,无论在低温和高温工况下均具有优良的密封性能。
    5、双向密封:因密封面锥角小于密封材料的摩擦角,蝶板关到密封位置时立即实现自锁,并能承受一定的反向压力冲击。
    6、防火结构:全金属结构本身具有火灾的特性。
    7、D343H、D343Y、D343Y金属密封蝶阀阀体密封面:采用堆焊硬质合金或不锈钢使得密封面强度高、硬度好、耐磨损,可连续启闭600000次以上而无损伤。
    8、密封圈:密封圈由压板夹在蝶板上,易于安装、调节和更换。阀杆的上、下部位装有轴套,防止磨损和粘连,提高了使用寿命。

    产品外形结构连接尺寸:

    D343H、D343F型三偏心多层次硬密封蝶阀PN6~PN10外形结构连接尺寸(mm)
    公称通径 结构长度 外形尺寸 连接尺寸
    L H D343F、D343H 0.6MPa 1.0MPa
    mm inch H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-d
    50 2 108 150 112 350 180 200 625 245 72 530 250 255 140 110 4-14 165 125 4-18
    65 2 1/2 112 170 115 370 180 200 625 245 72 530 250 255 160 130 4-14 185 145 4-18
    80 3 114 180 120 380 180 200 645 245 72 565 250 255 190 150 4-18 200 160 8-18
    100 4 127 190 138 420 180 200 675 355 92 600 250 255 210 170 4-18 220 180 8-18
    125 5 140 200 164 460 180 200 715 355 92 640 250 255 240 200 8-18 250 210 8-18
    150 6 140 210 175 555 270 280 800 355 92 705 300 315 265 225 8-18 285 240 8-22
    200 8 152 230 200 760 400 425 850 250 170 775 300 315 320 280 8-18 340 295 8-22
    250 10 165 250 243 830 400 425 925 250 170 945 300 315 375 335 12-18 395 350 12-22
    300 12 178 270 250 895 450 560 1035 450 220 1070 300 315 440 395 12-22 445 400 12-22
    350 14 190 290 280 950 450 560 1070 450 220 1140 300 315 490 445 12-22 505 460 16-22
    400 16 216 310 305 1190 535 580 1190 450 220 1210 300 315 540 495 16-22 565 515 16-26
    450 18 222 330 350 1255 535 580 1250 650 280 1335 575 414 595 550 16-22 615 565 20-26
    500 20 229 350 380 1305 535 580 1290 650 280 1415 575 714 645 600 20-22 670 620 20-26
    600 24 267 390 445 1340 570 660 1455 850 380 1605 656 810 755 705 20-26 780 725 20-30
    700 28 292 430 480 1520 750 550 1585 850 380 1844 656 810 860 810 24-26 895 840 24-30
    800 32 318 470 530 1710 750 550 1700 1250 380 2040 656 810 975 920 24-30 1015 950 24-33
    900 36 330 510 580 1810 750 550 1865 1250 380 2255 785 863 1075 1020 24-30 1115 1050 28-33
    1000 40 410 550 650 1960 900 750 2015 1250 380 2380 785 863 1175 1120 28-30 1230 1160 28-36
    1200 48 470 630 760 2250 1000 925 2250 1250 380 2640 785 863 1405 1340 32-33 1455 1380 32-39
    1400 56 530 710 850 2435 1000 925       2886     1630 1560 36-36 1675 1590 36-42
    1600 64 600 790 1030 2780 1000 925       3156     180 1760 40-36 1915 1820 40-48
    1800 72 670 870 1230 3020 1100 980       3421     2045 1970 44-39 2115 2020 44-48
    2000 80 760 950 1350 3270 1100 980       3685     2265 2180 48-42 2325 2230 48-48

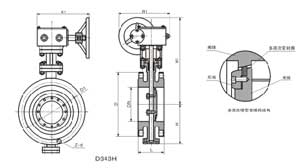

    产品结构尺寸图:
    D343H、D343F型三偏心多层次硬密封蝶阀PN6~PN10外形尺寸图

    安装注事事项:

    1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
    2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
    3、安装时请注意阀门关闭状态承压方向。
    4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
    5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
    6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
    7、阀门做压力试验时,不准用单法兰进行安装试压,采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
    8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
    9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
    10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在一次接通电源前要先手动开启到半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
    11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
