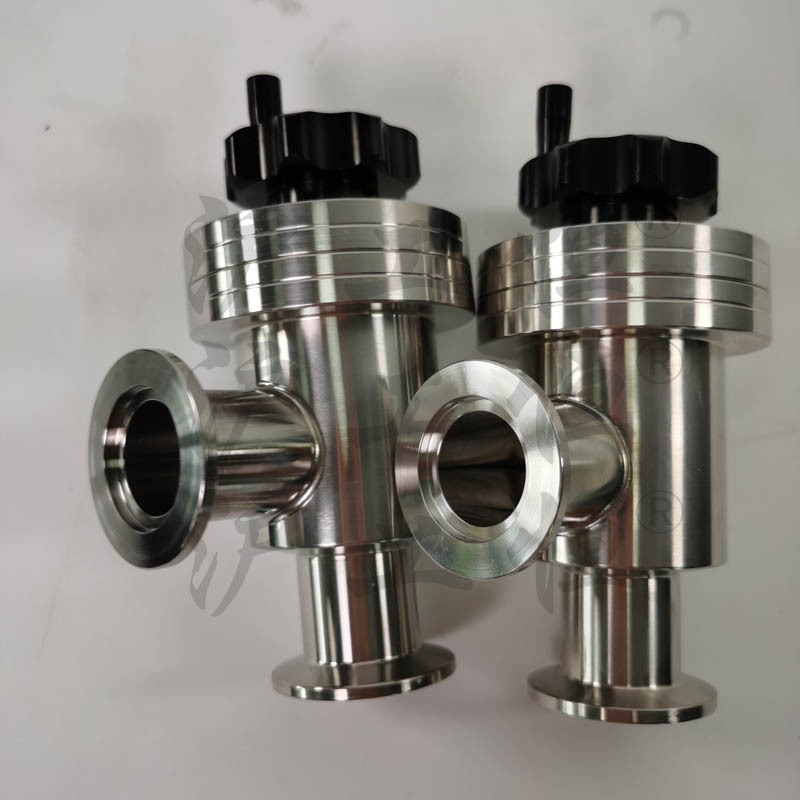

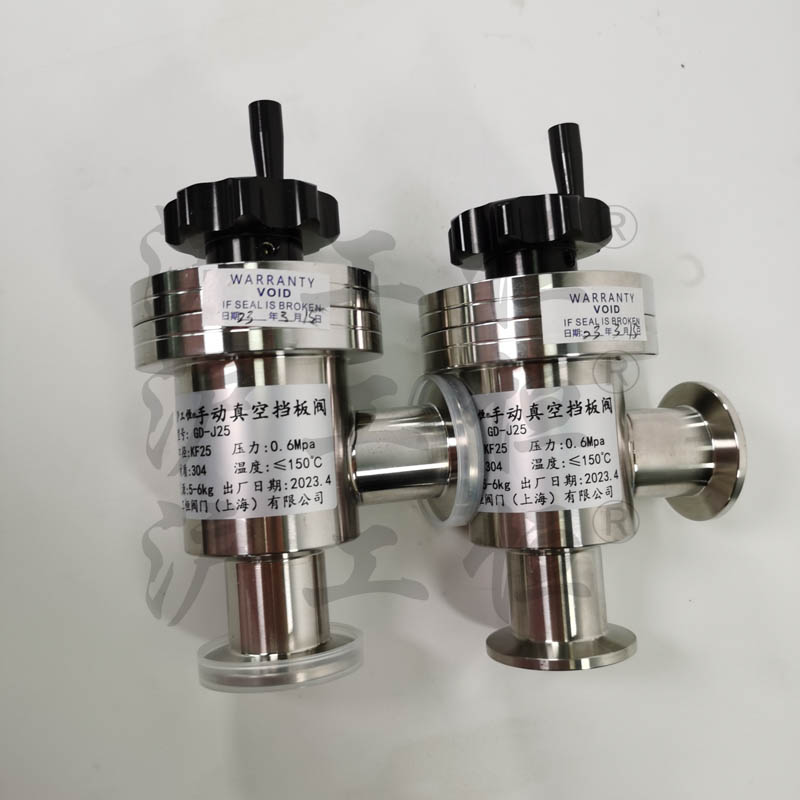

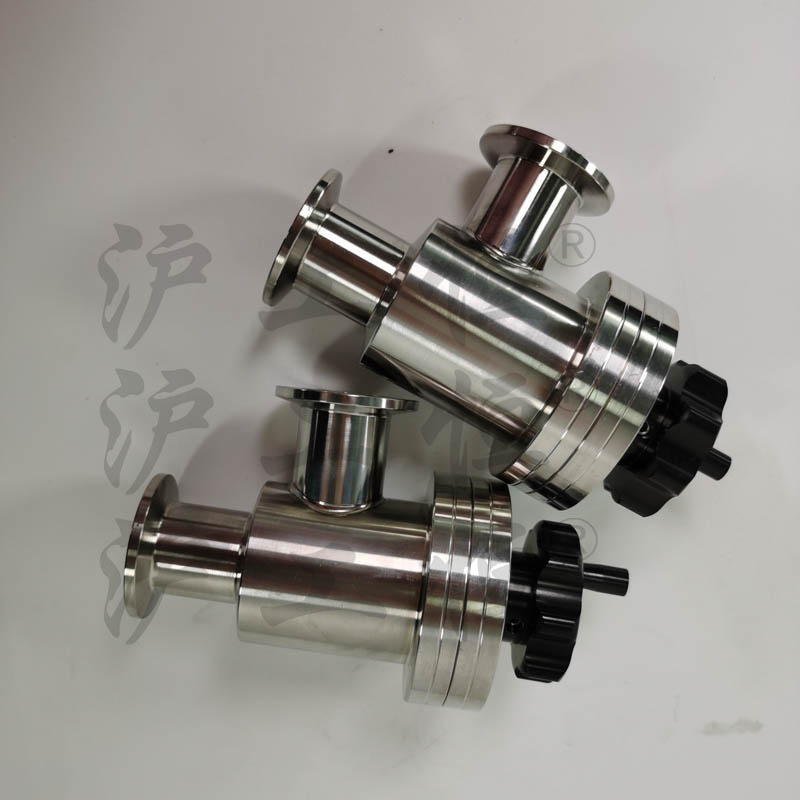

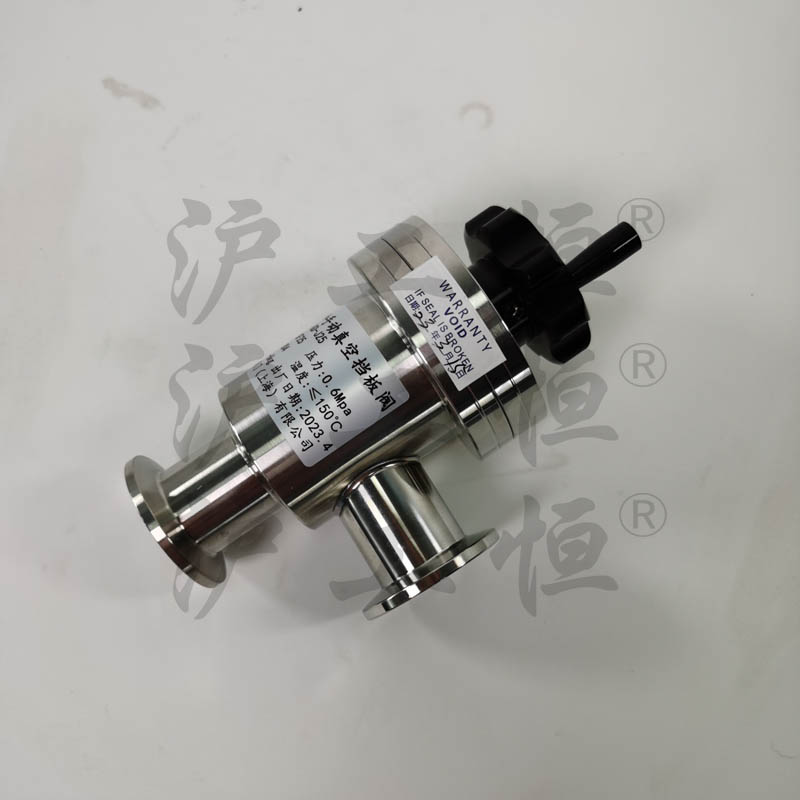

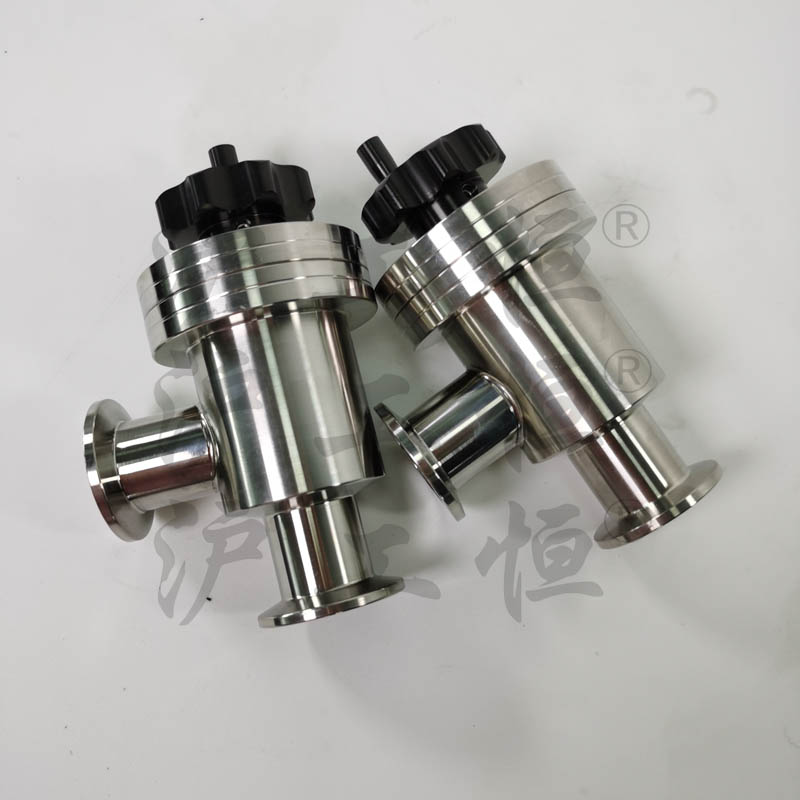

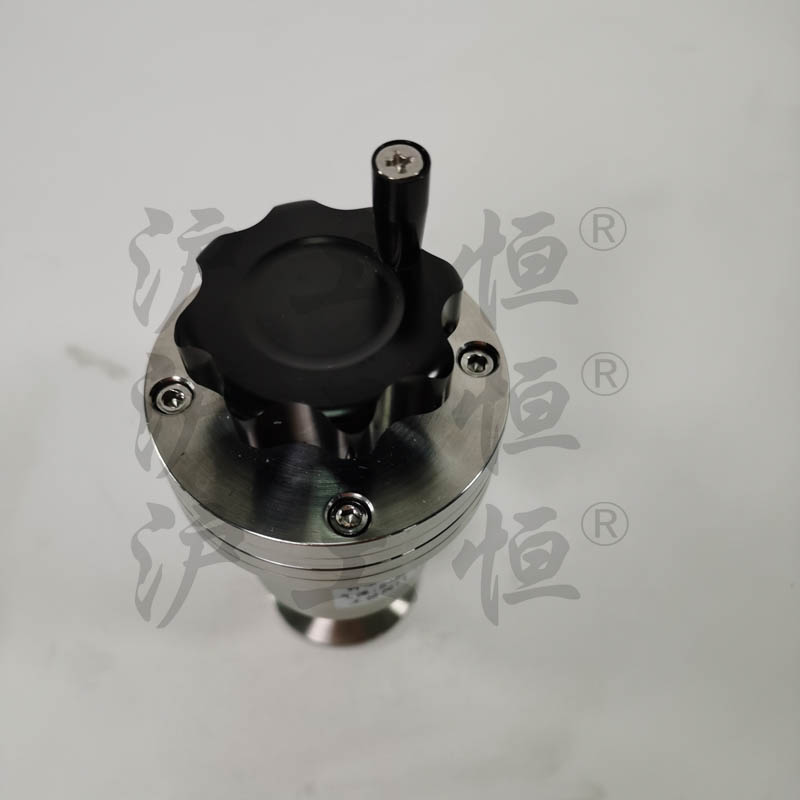

不锈钢手动高真空挡板阀电动气动阀门真空角阀KF16

产品型号：
口径(DN)：(mm)
压力(PN)：Mpa
产品价格：电议

在线咨询

产品详情

品牌

沪工恒

驱动方式

手动

介质温度

50-150℃

工作压差

0.1

产品别名

挡板阀

规格

KF25

适用范围

真空行业，锂电池，半导体

连接形式

卡套

类型(通道位置)

直角式

适用介质

空气

流动方向

单向

数量

600

可售卖地

北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙江;上海;江苏;浙江;安徽;福建;江西;山东;河南;湖北;湖南;广东;广西;海南;重庆;四川;贵州;云南;西藏;陕西;甘肃;青海;宁夏;新疆

用途

安全

材质

不锈钢

型号

GD-J25

GDQ-J-A系列常闭型气动高真空挡板阀是通过电磁转向阀依靠压缩空气作为阀板启闭动力，在失去电源或压缩空气时，通径DN80以下的阀门将依靠弹簧力自动关闭阀门，DN100以上的阀门通过电磁阀组利用单向阀迅速关闭气缸原有的气源压力达到自动关闭阀门。从而达到真空系统中迅速切断气流之功能。GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。适用的工作介质为空气及非腐蚀性气体。

连接及外形尺寸

型号	通径（DN）	ΦD	ΦB	A	法兰标准
GDQ-J10A/KF	10	30	12.2	30	GB4982
GDQ-J16A/KF	16	30	17.2	40	GB4982
GDQ-J25A/KF	25	40	26.2	50	GB4982
GDQ-J40A/KF	40	55	41.2	65	GB4982
GDQ-J50A/KF	50	75	52.2	70	/

活套法兰连接及外形尺寸

型号	通径（DN）	ΦD	ΦB	A	n-ΦC	DNy（预抽口）	法兰标准
GDQ-J50A	50	110	90	70	4-Φ9	/	GB/T6070
GDQ-J63A	63	130	110	88	4-Φ9	/	GB/T6070
GDQ-J80A	80	145	125	88	8-Φ9	/	GB/T6070
GDQ-J100A	100	165	145	108	8-Φ9	/	GB/T6070
GDQ-J125A	125	200	175	128	8-Φ11	/	GB/T6070
GDQ-J（S）150A	150	220	195	138	8-Φ11	DN40（GB4982）	JB919
GDQ-J（S）160A	160	225	200	138	8-Φ11	DN40（GB4982）	GB/T6070
GDQ-J（S）200A	200	285	260	200	12-Φ11	DN50（GB/T6070）	GB/T6070
GDQ-J（S）250A	250	335	310	208	12-Φ11	DN50（GB/T6070）	GB/T6070
GDQ-J（S）300A	300	380	350	250	8-Φ14	DN80（GB/T6070）	JB919
GDQ-J（S）320A	320	425	395	250	12-Φ14	DN80（GB/T6070）	GB/T6070
GDQ-J（S）400A	400	510	480	330	16-Φ14	DN100（GB/T6070）	GB/T6070
①GDQ-J（S）400A	400	500	465	330	16-Φ14	DN100（GB/T6070）	JB919
GDQ-J（S）500A	500	610	580	360	16-Φ14	DN125（GB/T6070）	GB/T6070
GDQ-J（S）600A	600	710	670	450	12-Φ21	DN160（GB/T6070）	JB919
