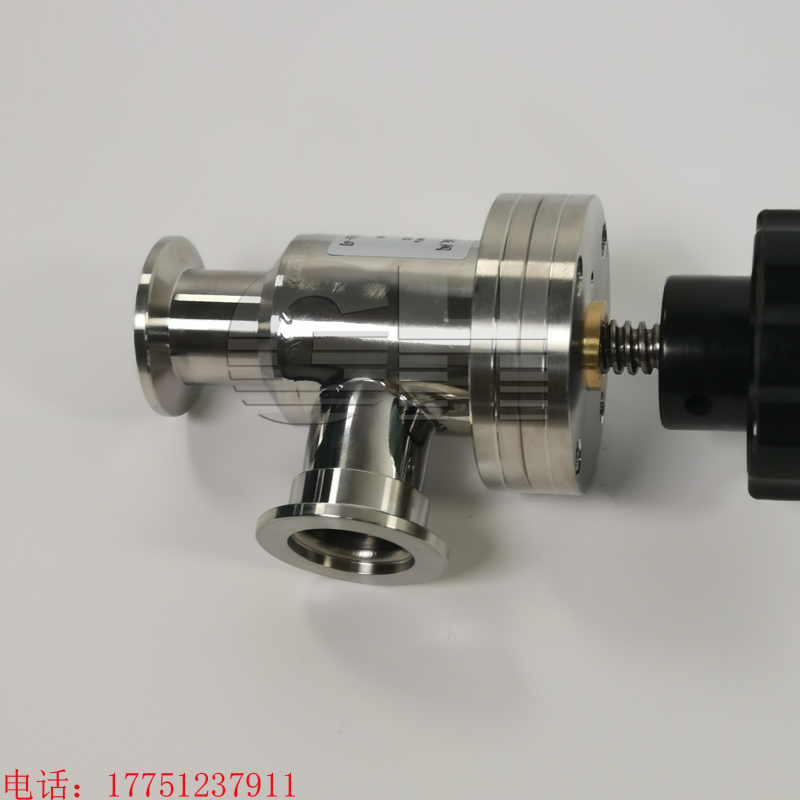

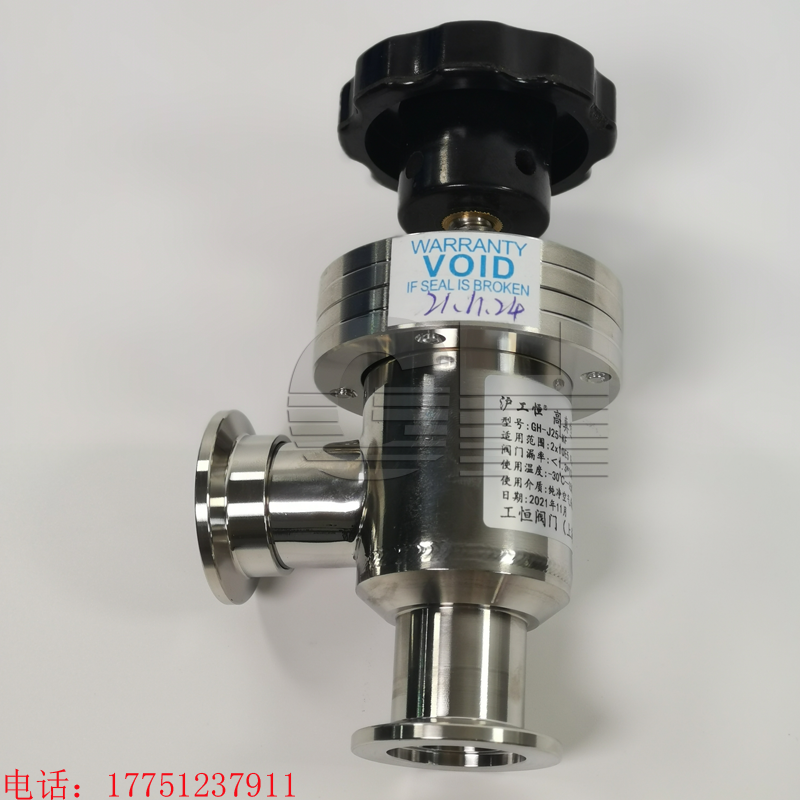

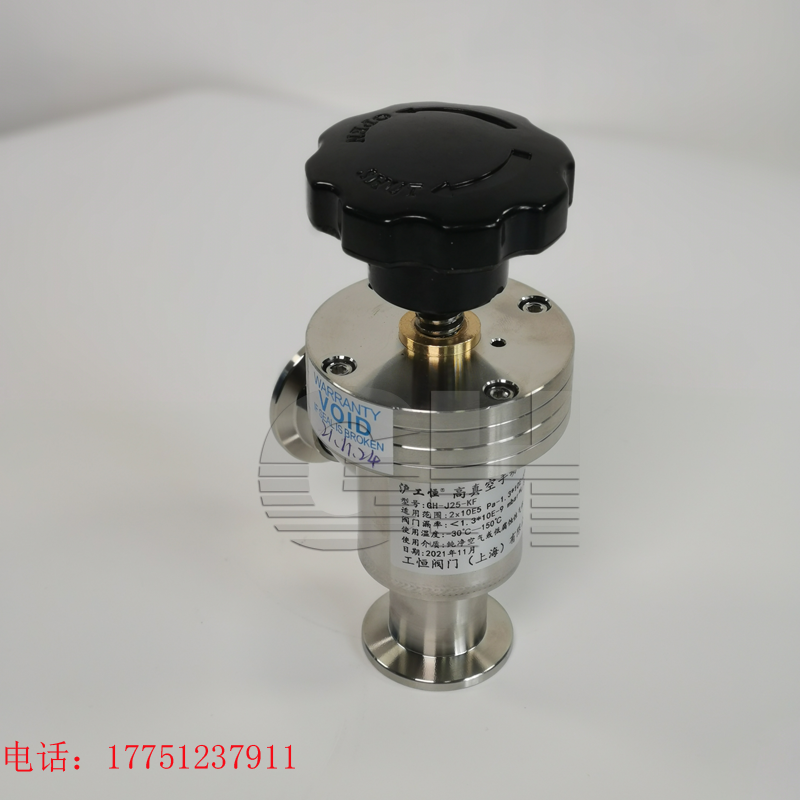

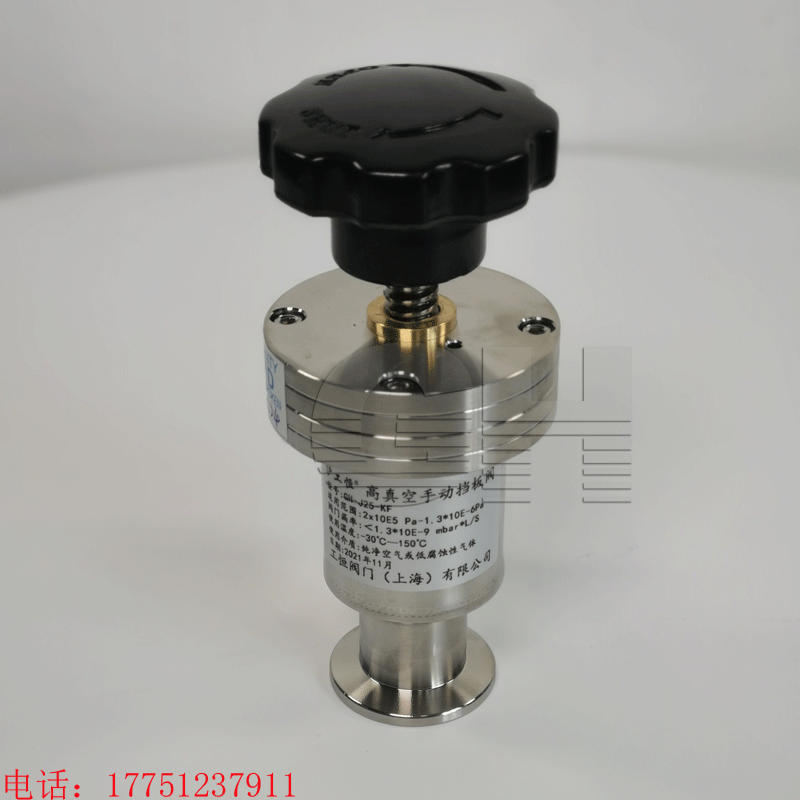

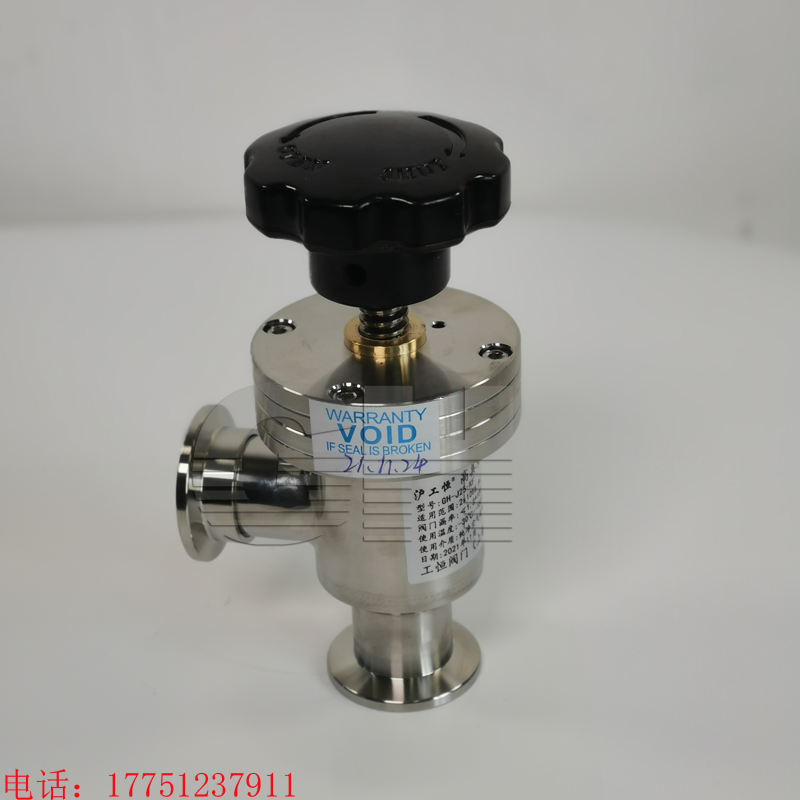

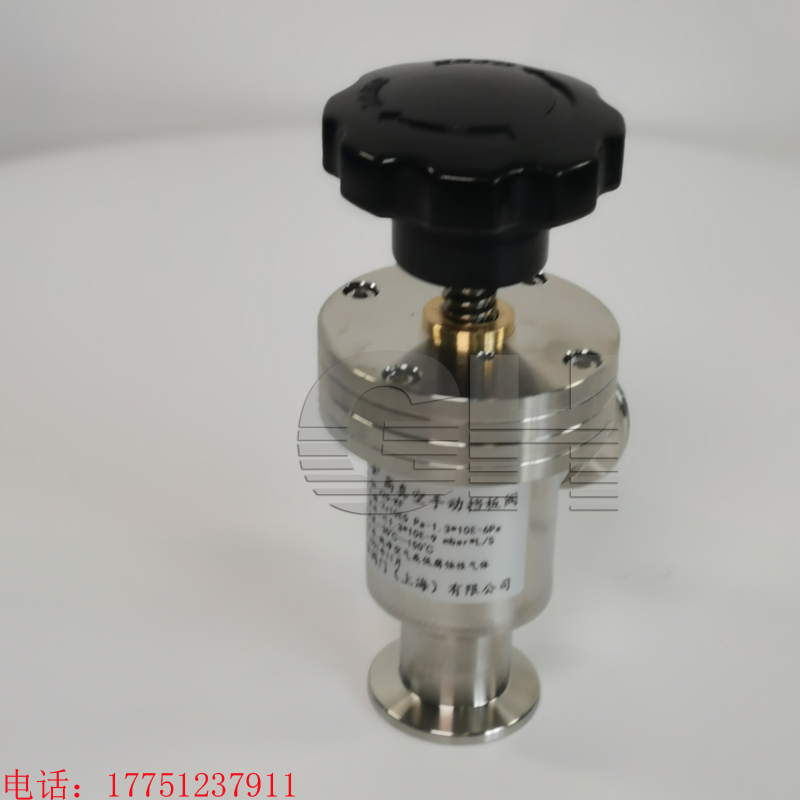

挡板阀 304高真空手动挡板阀不锈钢高真空手动挡板阀

产品型号：
口径(DN)：(mm)
压力(PN)：Mpa
产品价格：电议

产品详情

介质温度 :	常温	工作压差 :	0.6
材质 :	不锈钢	品牌 :	沪工恒
型号 :	GD	产品别名 :	高真空手动挡板阀
适用范围 :	被应用于电子、化工、冶金、航空、	连接形式 :	快装
类型(通道位置) :	直角式	流动方向 :	换向
驱动方式 :	手动	用途 :	安全
适用介质 :	蒸汽	压力环境 :	常压

产品详情
Product details

手动挡板阀，304高真空手动挡板阀，不锈钢高真空手动挡板阀
1、手动挡板阀，304高真空手动挡板阀，不锈钢高真空手动挡板阀适用范围
打开时阀板上的压差:≤1.2×10Pa任意方向
阀体和阀座漏率:≤1.3×10Pa·L·s
建议维修前循环次数: 200，000次
阀体烘烤温度:≤150℃
2、手动挡板阀，304高真空手动挡板阀，不锈钢高真空手动挡板阀安装位置
手动驱动:任意-气动驱动:任意
电磁驱动:任意(波纹管密封);密封面朝向真空(氟胶圈密封)
3、手动挡板阀，304高真空手动挡板阀，不锈钢高真空手动挡板阀电源
气动驱动:交流220V 50Hz，6W或直流24V，3W(特殊规格可定做)
电磁驱动:交流220V或230V 50Hz，起动功率800W、保持功率8W
压缩空气(只适用于气动):0.4~0.7MPa
阀门开启和关闭时间-气动驱动:≤1s
电磁驱动:开启≤0.1s;关闭≤1s(氟胶圈密封)、关闭≤0.5s(波纹管密封)
4、手动挡板阀，304高真空手动挡板阀，不锈钢高真空手动挡板阀阀门位置指示
手动驱动:带有启闭位置指示
气动驱动:带有启闭位置指示开关(磁性开关)
电磁驱动:带有开启位置指示灯手动挡板阀，304高真空手动挡板阀，不锈钢高真空手动挡板阀
折叠编辑本段3手动挡板阀，304高真空手动挡板阀，不锈钢高真空手动挡板阀应用
真空阀门是真空系统中用以调节气流量、切断或接通管路的元件。高真空挡板阀以压缩空气为动力，通过电磁换向阀改变气路方向，执行气缸驱动挡板阀启闭运动，适用于1.3×10Pa~1.0×10Pa真空系统中用以开启或隔断气流。挡板阀具有结构简单，开闭时间短，，坚固，并且可以自动控制等优点，被应用于电子、化工、冶金、航空、航天、材料、生物医药、原子能、宇宙探测等高科技领域。高真空气动挡板阀的气缸直径及活塞杆直径设计十分重要，挡板阀在开闭时，若气缸及活塞杆直径设计不合理则会导致阀门产生无法打开、启闭时间长等问题。

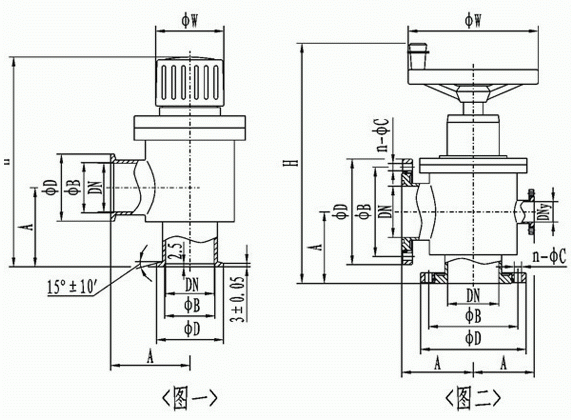

产品结构图：

声明：本文中所有文字、数据、图片均只适用于参考，挡板阀 304高真空手动挡板阀不锈钢高真空手动挡板阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
