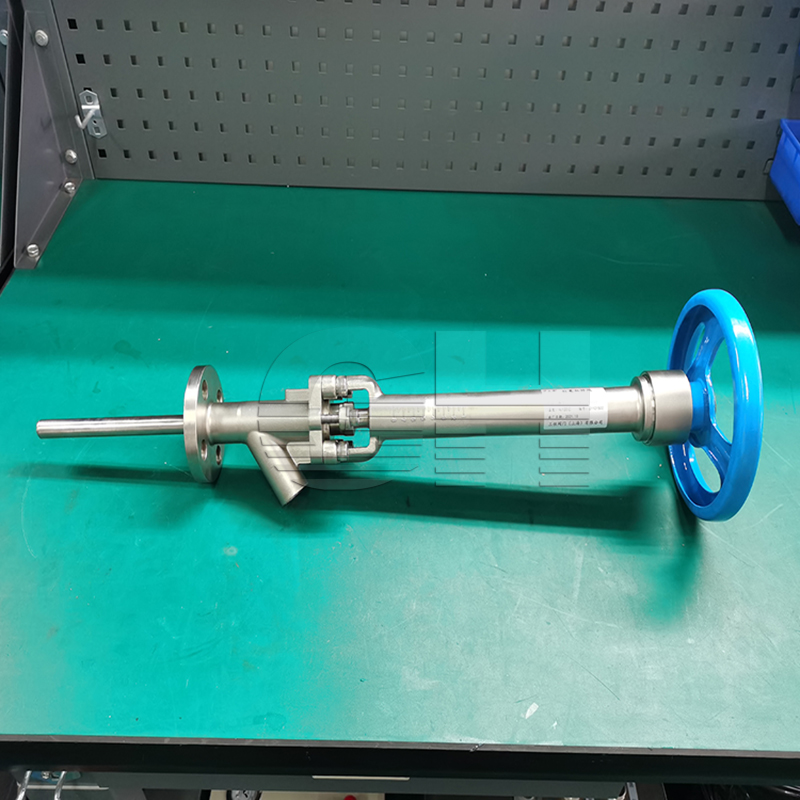

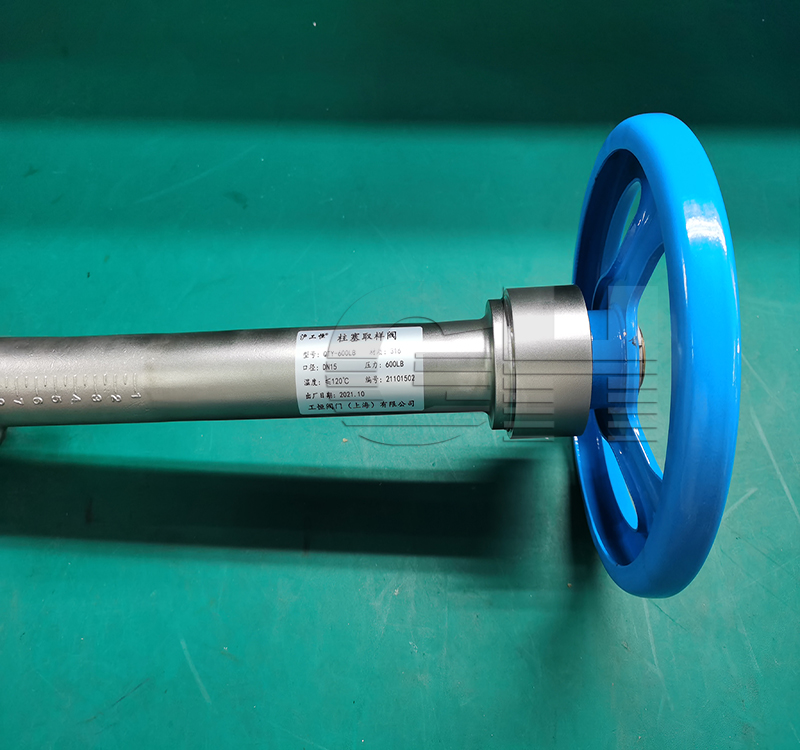

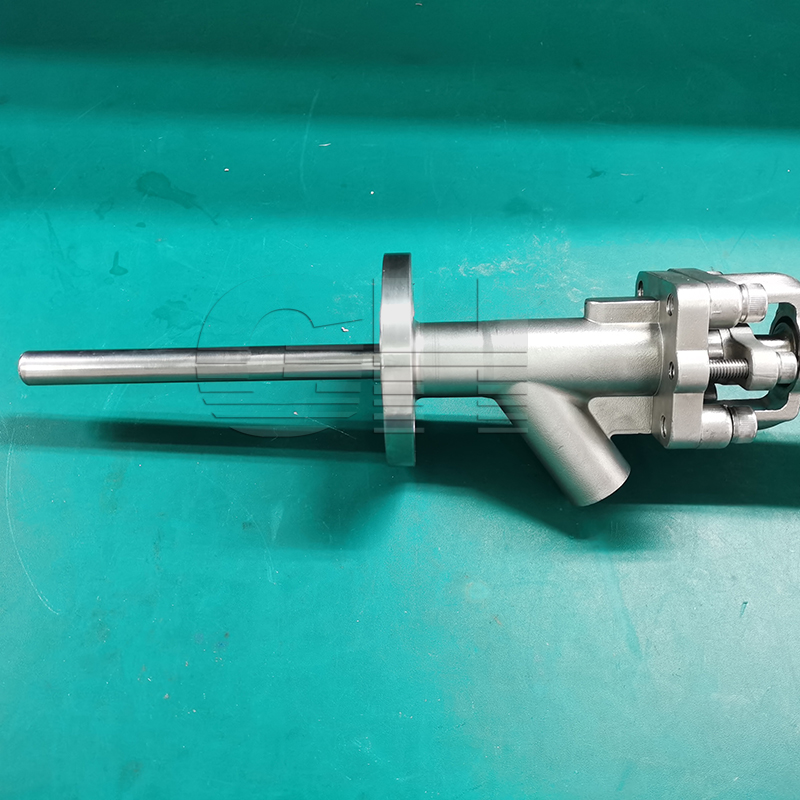

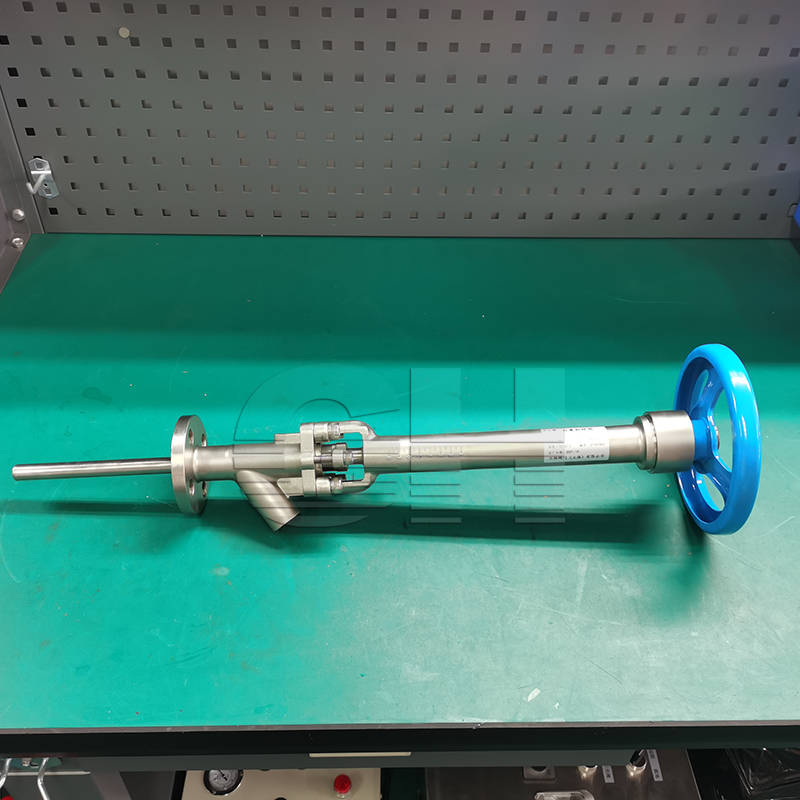

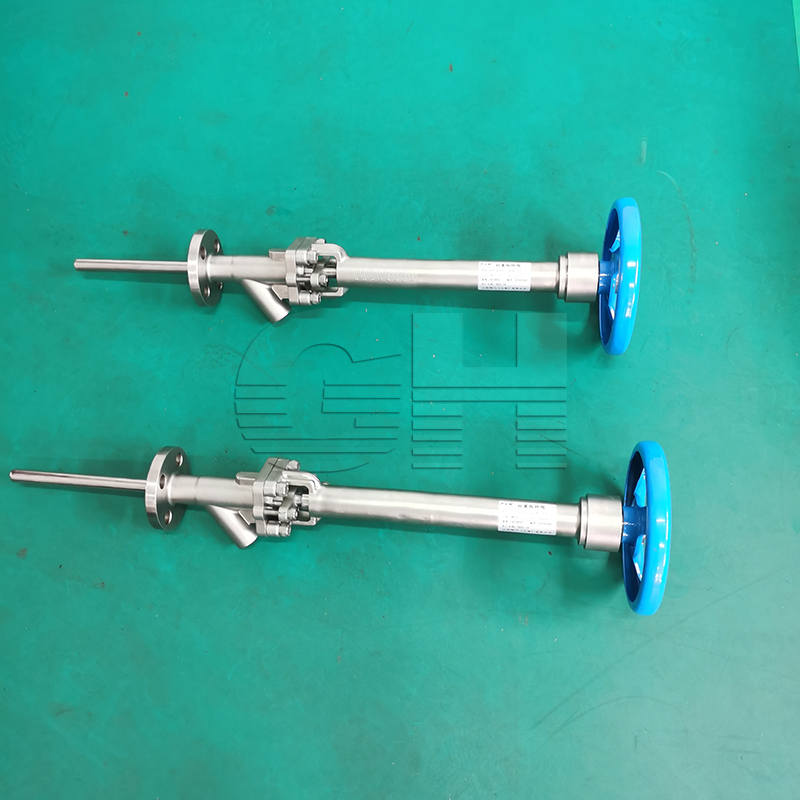

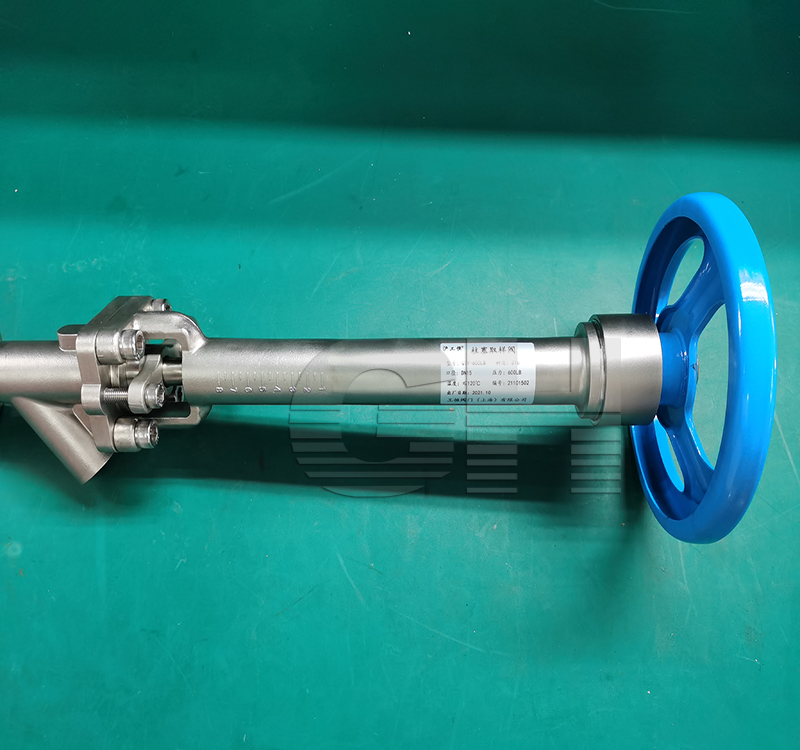

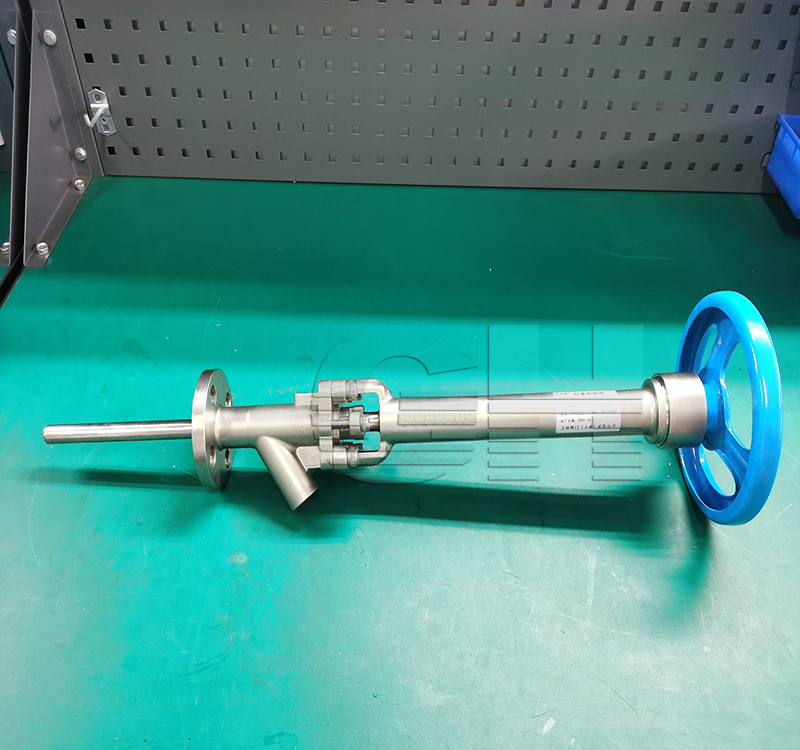

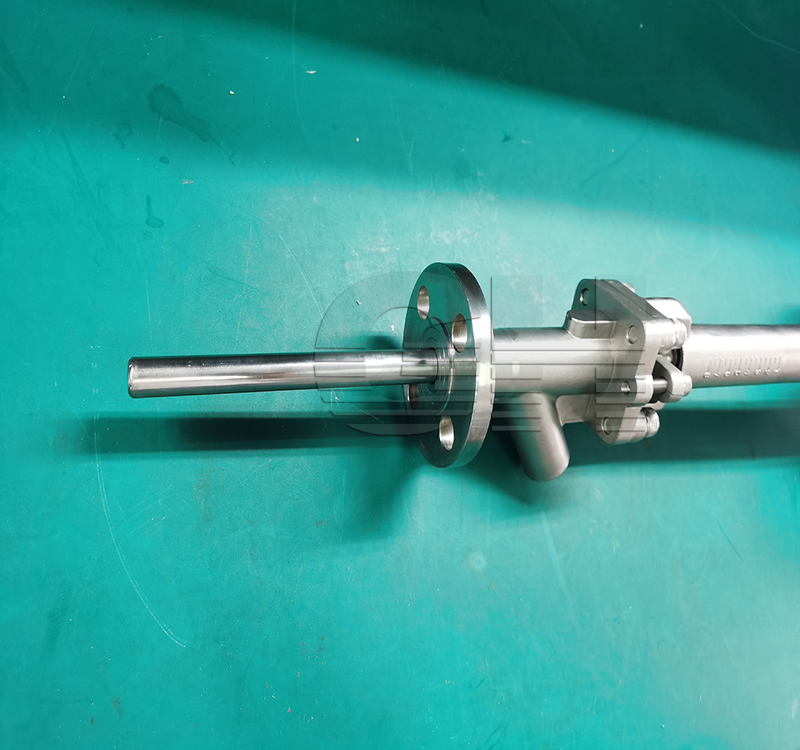

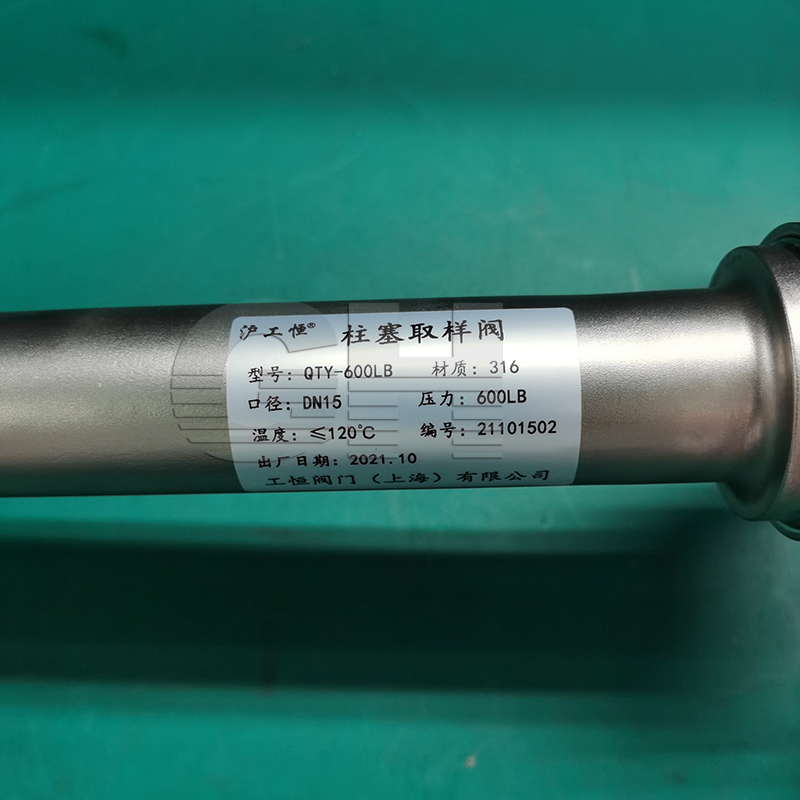

QTY-600LB不锈钢柱塞式取样阀 柱塞式取样阀
QTY-600LB不锈钢柱塞式取样阀 柱塞式取样阀
产品型号:QTY-600LB
口径(DN):DN15~DN200(mm)
压力(PN):0.6-6.4Mpa
产品价格: 电议
在线咨询
  • 产品详情
    品牌 : 沪工恒 型号 : QTY-600LB
    材质 : 不锈钢 连接形式 : 法兰
    公称通径 : 15-25 适用介质 : 水、石油、液体等
    压力环境 : 常压 工作温度 : 常温
    标准 : 国标 流动方向 : 单向
    驱动方式 : 手动 零部件及配件 : 阀体
    用途 : 调节 类型(通道位置) : 直通式
    密封材料 不锈钢
    产品详情
    Product details

    不锈钢柱塞式取样阀
    一、产品简介:
                    不锈钢柱塞式取样阀主要由阀体、阀盖、阀柱、阀筒、上密封圈、下密封圈、封圈压盖、手柄等零件组成。该产品采用硅熔胶精密铸造。阀体采用304不锈钢一次浇铸成型,无连接缝隙与焊缝。柱塞式取样阀前,应先在管道或槽体安装部位安装一个内丝小短管,将柱塞式取样阀按阀头方向插入管道或槽体内,然后在外侧进行焊接。这种连接方法比较简单,取样阀前装一个小短管,更有利于其性能的发挥。丝口连接方式时,取样阀前的小短管要尽量地短些,只要不影响与取样阀的连接就可以了。因此,没有连接方面的问题。真正的双密封系统,可避免泄漏的发生。密封 高温度可达250。可以根据安装需要设计塞外露长度,和保温外壳,确保容器取样口管路无堵料,但对粘度大的物料也不易堵,是一种较理想的取样装置。活塞圆柱度精度高,保证活塞全行程运动顺畅,同时无阻塞,无泄漏。

    二、技术参数:
    名称:柱塞式取样阀
    大工作压力 16PN
    大工作温度 230℃-550℃(根据使用条件)
    隔膜材料 PTFE\石墨
    阀体材料 304/316L
    接口方式 螺纹、法兰
    结构形式 双密封结构,无死角。

    三、产品应用:
                      柱塞式取样阀适用于结晶反应釜取样阀门,是化工企业生产,特料检验是否到达要求而特别设计的。柱塞式取样阀密封温度可达230℃、550℃,可根据安装需要设计外塞露长度,确保容器取样口粘度大的物料不堵,是一种较理想的了取样装置。该材料可选择304、316L,性能及外观完全可以与国外产品媲美。适用易结晶工况的反应釜取样检验的专用阀门,是化工生产中常用到的一种检验阀门,是生产中放取一定物料检验是否达到要求而特别设制的。此阀安装部位不同,有着不同名称。比如安装在罐底可做为排泄阀;装在侧面,可做为进料阀;安装在管道上可做为喷射阀和取样阀 ;安装在管线上:可做为无死区切断阀。柱塞式取样阀属于柱塞阀中一种体形结构 小的阀之一。此阀操作方便,开启自由,运动灵活可靠,柱塞装配维修简单,密封结构合理,上下密封圈更换方便,适合排放沉积物或粘稠的流体。广泛应用在化工、制药、农药、染料、食品加工行业等。






















    声明:本文中所有文字、数据、图片均只适用于参考,QTY-600LB不锈钢柱塞式取样阀 柱塞式取样阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
