J41F46、J41F40、J41FA、J41F2、J41P0型PN16衬里截止阀

主要性能参数

J41F46、J41F40、J41FA、J41F2、J41P0型PN16衬里截止阀主要性能参数

型号	PN	工作压力 /MPa	材 料
			阀体	衬里
J41F46—16Z	16	1.6	铸铁	聚全氟乙丙烯
J41F46—16C			铸钢
J41F46—16H			不锈钢
J41F40—16Z			铸铁	四氟乙烯一乙烯
J41F40—16C			铸钢
J4IF40 16H			不锈钢
J41FA—16Z			铸铁	可溶性四氟
J41FA—16C			铸钢
J41FA—16H			不锈钢
J41F2—16Z			铸铁	聚偏二氟乙烯
J41F2—I6C			铸钢
J41F2—16H			不锈钢
J41P0—16Z			铸铁	改性聚乙烯
J41P0—16C			铸钢
J41P0—16H			不锈钢

主要外形及结构尺寸

J41F46、J41F40、J41FA、J41F2、J41P0型PN16衬里截止阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	b	f	z×φd	Do	H闭	H开
15	130	95	65	45	14	2	4×φ14	80	159	171
20	150	105	75	55	14	2	4×φ14	100	187	201
25	160	115	85	65	14	2	4×φ14	120	205	221
32	180	135	100	78	16	2	4×φ18	140	236	258
40	200	145	110	85	16	3	4×φ18	160	263	286
50	230	160	125	100	18	3	4×φ18	180	296	324
65	290	180	145	120	18	3	4×φ18	200	333	368
80	310	195	160	135	20	3	8×φ18	240	400	445
100	350	215	180	155	20	3	8×φ18	280	464	510
125	400	245	210	180	22	3	8×φ18	320	512	578
150	480	280	240	210	24	3	12×φ23	360	575	650
200	600	335	295	265	26	3	12×φ25	400	620	725
250	730	405	355	320	30	3	12×φ25	500	760	880
300	850	460	410	375	30	4	12×φ25	600	880	1040

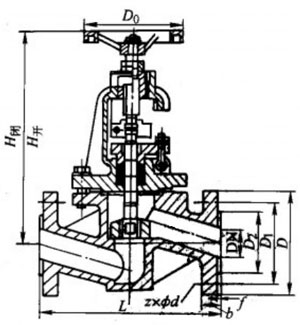

产品外形结构尺寸图
