J41W型PN63~PN160钛合金截止阀

主要性能参数

J41W型PN63~PN160钛合金截止阀主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质	材料
					阀体阀盖	阀杆	密封面	填料
J41W-63Ti~160Ti	63~160	6.3~16.0	≤200	氧化性腐蚀件介质	ZTA2	TC4	本体材料	聚四氟乙烯

主要外形及结构尺寸

J41W-63Ti钛合金截止阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	f	b	z x φd	H	D0
15	170	105	75	55	2	18	4x φ14	195	140
20	190	125	90	68	2	20	4x φ18	22S	160
25	210	135	100	78	2	22	4x φ18	250	180
32	230	150	110	82	2	24	4x φ23	325	200
40	260	165	125	95	3	24	4x φ23	360	240
50	300	175	135	105	3	26	4x φ23	410	280
65	340	200	160	130	3	28	8x φ23	450	320
80	380	210	170	140	3	30	8x φ23	485	360
100	430	250	200	168	3	32	8x φ25	537	400

J41W-100Ti钛合金截止阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	f	b	z×φd	H	D0
15	170	103	75	55	2	20	4×φ14	195	100
20	190	125	90	68	2	22	4×φ18	228	120
25	210	135	100	78	2	24	4×φ18	250	160
32	230	150	110	82	2	24	4×φ23	326	200
40	260	165	125	95	3	26	4×φ23	359	240
50	300	195	145	112	3	28	4×φ25	414	2S0
65	340	220	170	138	3	32	8×φ25	434	320
80	380	230	180	148	3	34	8×φ25	547	400
100	430	265	210	172	3	38	8×φ30	621	450

J41W-160Ti钛合金截止阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	f	b	z×φd	H	D0
15	170	110	75	52	2	24	4×φ18	230	200
20	190	130	90	62	2	26	4×φ23	272	250
25	210	140	100	72	2	28	4×φ23	295	250
32	230	165	115	85	2	30	4×φ25	335	300
40	260	175	125	92	3	32	4×φ27	375	350

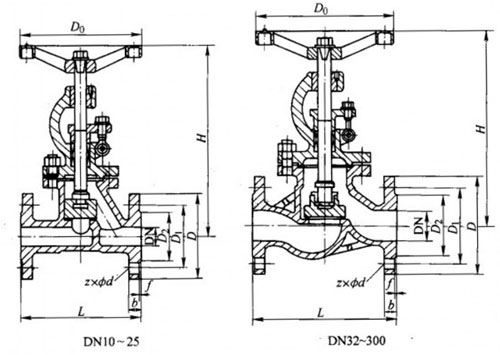

产品外形结构尺寸图
