主要性能参数

Q11F-16T型内螺纹连接球阀(一段式)主要性能参数

公称压力 PN/Mpa	试验压力/MPa			适用温度 /℃	适用介质
	壳 体	液体密封	气体密封
1.6	2.4	1.76	0.6	≤120	水、空气、油品等 无腐蚀性介质

主要零部件材料

Q11F-16T型内螺纹连接球阀(一段式)主要零部件材料

零件名称	阀体、阀杆、螺套	球体	阀座、垫圈、填料	手柄
材料	铜合金	铜合金外表镀铬	聚四氣乙烯	不锈钢外套塑料

主要外形及结构尺寸

Q11F-16T型内螺纹连接球阀(一段式)主要外形及结构尺寸

公称通径 DN/mm	管螺纹 G/in	尺 寸/mm					重量 /kg
		L	l	f	H	Lo
6	Gl/4	44	10	2	37	90	0.2
10	G3/8	44	10	2	38	90	0.25
15	Gl/2	S6	13	3	39.5	90	0.3
20	G3/4	62	15	3	44	110	0.6
25	Cl	72	17	3	46	110	0.7
32	C1 1/4	82	18	4	51	130	1.1
40	Gl 1/2	92	20	4	56	130	1.66

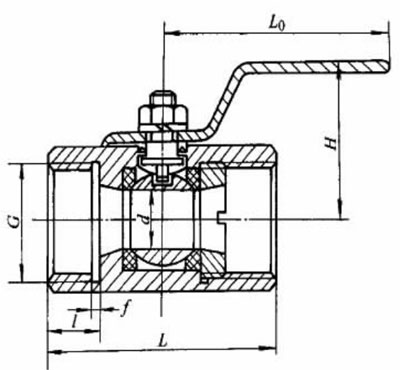

产品外形结构尺寸图
