主要性能参数

Q11F-16、Q11F-16K、Q11F-16Q型内螺纹连接球阀主要性能参数

公称压力 PN/MPa	试验压力PN/MPa			工作温度/℃	适用介质
	壳体试验	液体密封	气体密封
1.6	2.4	1.76	0.6	≤150	水、空气、油品等

主要零部件材料

Q11F-16、Q11F-16K、Q11F-16Q型内螺纹连接球阀主要零部件材料

型号	零件名称
	阀体	球体、阀杆	阀座、垫圈、填料	手柄
Q11F-16	灰铸铁	铬不锈钢	增强聚四氟乙烯	碳钢表面镀铬或灰铸铁
Q11F-16Q	球墨铸铁
Q11F-16K	可锻铸铁

主要外形及结构尺寸

Q11F-16、Q11F-16K、Q11F-16Q型内螺纹连接球阀主要外形及结构尺寸(mm)

公称通径 DN/mm	管螺纹/in	尺寸/mm						重量/kg
		L	D1	L1	D	H	Lo
15	Gl/2	90	48	45	35	76	140	0.9
20	G3/4	100	58	50	42	81	160	1.5
25	G1	115	66	58	53	92	180	2.2
32	G1 1/4	130	80	64	64	112	200	4
40	G1 1/2	150	92	75	69	137	250	5

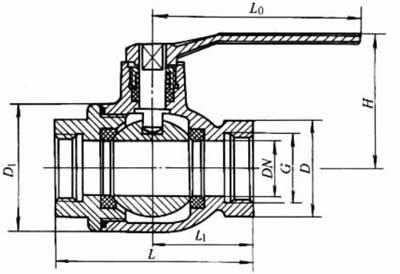

产品外形结构尺寸图
