主要性能参数

D541X-2.5、D541X-6、D541X-10型锥齿轮传动蝶阀主要性能参数

型号	公称压力 PN/MPa	试验压力/MPa		适用温度/℃	适用介质
		壳体试验	密封试验
D541X-2.5	0.25	0.38	0.28	≤65	水、油品等
D541X-6	0.6	0.9	0.66
D541X-10	1.0	1.5	1.1

主要零部件材料

D541X-2.5、D541X-6、D541X-10型锥齿轮传动蝶阀主要零部件材料

型号	阀体	蝶板	阀杆	阀座	填 料
零件名称	灰铸铁	球墨铸铁/T形丁睛橡胶圈	铬不锈钢	铜合金	0形橡胶圈

主要外形及结构尺寸

D541X-2.5型锥齿轮传动蝶阀主要外形及结构尺寸(mm）

公称通径 DN/mm	L	D	D1	D2	b	Z-φd	L1	L2	H	H1	h	D0	重量 /kg
1800	870	1990	1930	1890	34	44-φ30	895	455	1500	1230	282	800	5832
2000	950	2190	2130	2090	34	48-φ30	895	455	1625	1355	282	800	7120

D541X-10型锥齿轮传动蝶阀主要外形及结构尺寸(mm）

公称通径 DN/mm	L	D	D1	D2	b	Z-φd	L1	L2	H	H1	h	D0	重量/kg
100	127	220	180	158	24	8-φ18	155	92	210	110	110	200	46
150	140	285	240	212	26	8-φ23	225	135	250	140	110	320	56
200	152	340	295	168	28	8-φ23	225	135	275	170	no	320	69
250	250	390	350	320	28	12-φ23	225	135	300	200	110	320	117
300	270	440	400	368	28	12-φ23	225	135	325	235	110	320	157
350	290	505	460	430	30	16-φ23	225	135	350	265	110	320	247
400	310	565	515	482	32	16-φ26	325	180	400	295	150	450	336
450	330	615	565	532	32	20-φ26	325	180	420	320	150	450	410
500	350	670	620	585	34	20-φ26	325	180	456	360	150	450	511
600	390	780	725	685	36	20-φ30	325	180	510	410	150	450	623
700	430	895	840	800	40	24-φ30	470	250	605	508	160	600	948
800	470	1010	950	905	44	24-φ34	470	250	665	570	160	600	1510
900	5J0	1110	1050	1005	46	28-φ34	470	250	680	660	160	600	1761
1000	550	1220	1160	1115	50	28-φ34	547	280	775	670	195	600	1915

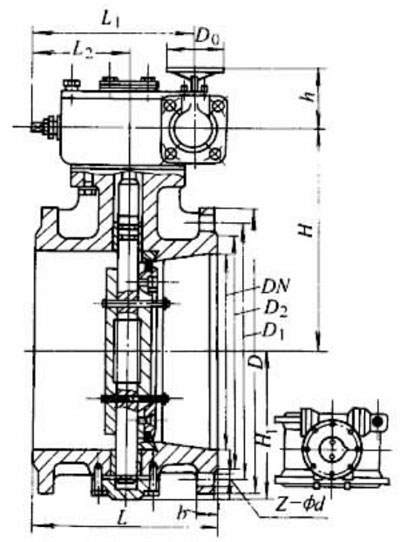

产品外形结构尺寸图
