主要性能规范

Ddw541X-6、Ddw541X-10型锥齿轮传动短系列卧式蝶阀主要性能规范

型号	公称压力 PN/MPa	试验压力/MPa		适用温度/℃	适用介质
		壳体试验	密封试验
Ddw541X-6	0.6	0.9	0.66	≤65	水
Ddw541X-10	1.0	1.5	1.1

主要零部件材料

Ddw541X-6、Ddw541X-10型锥齿轮传动短系列卧式蝶阀主要零部件材料

型号	阀体	蝶板	阀杆	阀座	填料
零件名称	灰铸铁	球墨铸铁/T形丁腈橡胶圈	铬不锈钢	铜合金	0形橡胶圈

主要外形及结构尺寸

Ddw541X-6型锥齿轮传动短系列卧式蝶阀主要外形及结构尺寸(mm)

公称通径 DN/mm	L	D	D1	D2	b	Z-φd	L3	L4	H1	H2	重量/kg
1000	300	1175	1120	1080	36	28-φ30	900	130	690	1277	1740
1200	360	1400	1340	1295	40	32-φ33	1070	160	810	1510	2460
1400	390	1630	1560	ISI0	44	36-φ36	1230	180	920	1735	3070
1600	440	1830	1760	1710	48	40-φ36	1400	220	1040	1955	4070
1800	490	2045	1970	1920	50	44-φ39	1550	260	1140	2165	6160
2000	540	2265	2180	2125	54	48-φ42	1770	290	1250	2385	7760
2200	590	2475	2390	2235	60	52-φ42	1870	330	1360	2600	13700

Ddw541X-10型锥齿轮传动短系列卧式蝶阀主要外形及结构尺寸(mm)

公称通径 DN/mm	L	D	D1	D2	b	Z-φd	L3	L4	H1	H2	重量/kg
800	241	1010	950	905	44	24-φ33	740	—	580	1090	1600
900	241	1110	1050	1005	46	28-φ33	820	—	630	1190	1840
1000	300	1220	1160	1115	50	28-φ36	900	130	690	1305	2560
1200	360	1455	1380	1330	56	32-φ39	1070	160	810	1540	3170
1400	390	1675	1590	1530	62	36-φ42	1230	180	920	1760	4170
1600	440	1915	1820	1750	68	40-φ48	1400	220	1040	2000	6260
1800	490	2115	2020	1950	70	44-φ48	1550	260	1140	2200	7860

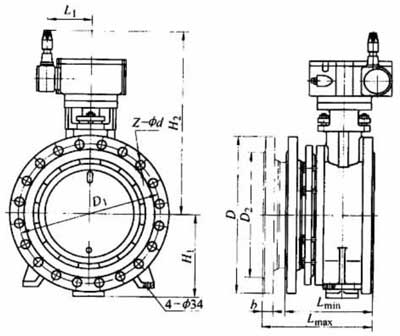

产品外形结构尺寸图
