安全阀

GA44Y双杠杆安全阀

GA44Y双杠杆安全阀

产品型号：GA44Y-16C，GA44Y-25C,GA44Y-40C,GA44Y-64C
口径(DN)：80(mm)
压力(PN)：1.6～64.0Mpa
产品价格：电议

产品详情

产品用途

产品特点

执行标准

整定压力等级

公称压力(MPa)	整定压力等级
1.6	0.06～0.1	0.1～0.16	0.16～0.25	0.4～0.6	0.6～0.8	0.8～1.0	1.0～1.3	1.3～1.6
2.5	1.3～1.6	1.6～2.0	2.0～2.5
4.0	1.3～1.6	1.6～2.0	2.0～2.5	2.5～3.2	3.2～4.0
6.4	2.5～3.2	3.2～4.0	4.0～5.0	5.0～6.4

主要性能参数

型号		铸钢型 GA44Y-C
口径范围		DN80
适用温度		≤450°C
适用介质		蒸汽、油品
材料	1、阀体	WCB
	2、阀盖	WCB
	3、阀瓣	304SS
	4、阀座	304SS
	5、杠杆	WCB
	6、重锤	铸铁
	密封面材料	堆焊Co基硬质合金

主要结构连接尺寸

型号	DN(mm)	尺寸 (mm)
		H	L	承插式				法兰式
		H	L	d1	K2	K3	D3	DN
GA44Y-16C	80	410	840	120	145	162	190	150
GA44Y-25	80	410	840	120	145	162	190	150
GA44Y-40	80	410	840	120	145	162	190	150
GA44Y-64	80	410	840	200	218	253	285	200

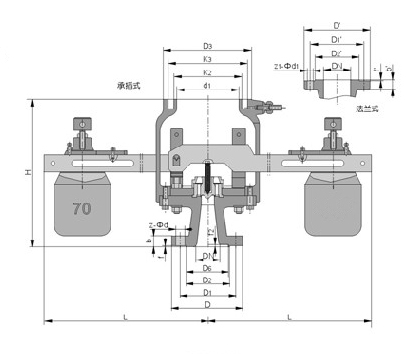

主要结构连接尺寸图

GA44Y双杠杆阀主要结构连接尺寸图

声明：本文中所有文字、数据、图片均只适用于参考，GA44Y双杠杆安全阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
