A46Y、A46F法兰先导式安全阀
A46Y、A46F法兰先导式安全阀
产品型号：A46Y、A46F
口径(DN)：25~200(mm)
压力(PN)：1.6~10.0Mpa
产品价格： 电议
在线咨询
  • 产品详情
    产品用途
    A46Y、A46F法兰先导式阀是一种新颖结构的阀。主要用于石油天气、化工、电力、冶金和城市燃气等领域，是受压设备、容器 或管路上的佳超压保护装置。先导式阀的主要优点是变弹簧直接作用为导阀间接作用，提高了动作的灵敏度，而且主阀采用套筒活塞式，双重密封阀座结构， 动作精 度高、重复性好、回座快、不泄漏、能带高背压排放、工作寿命长、工作稳定可靠，46F/Y先导式泄压阀还可以在线调校、反复启跳排放后，仍然能自动回 座，关闭严格，操作维护方便。

    产品特点
    阀座软密封保证阀启跳前后的良好密封性 允许工作压力接近阀的整定压力 较小超压就能使主阀迅速打达到全启状态 阀动作性能和开启高度不受背压的影响 启闭压差可以调节 导阀不流动型结构设计减少了有害介质的排放和环境污染 可以在线检测阀的整定压力。

    执行标准
    A46Y、A46F法兰先导式阀执行标准
    设计规范 GB/T 12243
    结构长度 GB/T 12221
    试验与检验 GB/T 12242
    产品标识 GB/T 12220
    供货规范 JB/T 7928

    产品型号
    A46F(Y)-16C(P,R,R3)；A46F(Y)-25(P,R,R3)；A46F(Y)-40(P,R,R3)；A46F(Y)-64(P,R,R3)；A46F(Y)-100(P,R,R3)；KA46F(Y)-16C(P,R,R3)；KA46F(Y)-25(P,R,R3)；KA46F(Y)-40(P,R,R3)；KA46F(Y)-64(P,R,R3)；KA46F(Y)-100(P,R,R3)

    整定压力等级
    A46Y、A46F法兰先导式阀整定压力等级
    公称压力(MPa) 整定压力等级
    1.6 0.06～0.1 0.1～0.16 0.16～0.25 0.4～0.6 0.6～0.8 0.8～1.0 1.0～1.3 1.3～1.6
    2.5 1.3～1.6 1.6～2.0 2.0～2.5
    4.0 1.3～1.6 1.6～2.0 2.0～2.5 2.5～3.2 3.2～4.0
    6.4 2.5～3.2 3.2～4.0 4.0～5.0 5.0～6.4
    10.0 3.2～4.0 4.0～5.0 5.0～6.4 6.4～8.0 8.0～10.0

    阀选用条件
    1、公称通径的选择
    阀的公称通径应根据被保护系统所必需的排放量来确定。即所选用阀的额定排量应大于必需排放量。被保护系统所需的排放量是指系统发生异常超压时为防止过分超压所必需排出的介质量，它是由系统或设备的工作条件、容量以及可能引起超压的原因等因素来决定。
    2、材质的确定
    阀的材质应考虑介质的工作温度、工作压力，介质特性及材料的工艺性、经济性等多种因素。一般情况下用户可根据本公司提供的阀样木屮列举的不同型号阀的工作温度、压力范围以及使用介质进行选用。对材质有特殊要求时，可在订货时与本公司商定解决。
    3、特殊结构阀的选用
    (1)带散热器阀
    这种类型阀一般是用于介质温度较高的场合，以便于降低弹簧腔室的温度。通常当封闭式阀使用温度超过300℃以及开放式阀使用温度超过350°C时，应选用带散热器结构阀。
    (2)波纹管阀（背压平衡式阀）
    对承受附加背压的阀，而且其背压变化童超过整定压力10%时，应选用这种阀。另外对使用于有腐蚀、有毒介质的阀，为防止弹簧及导向机构受介质腐蚀，也应选用波纹管阀。
    (3)气控蝶型阀
    对高温高压阀，需要人为控制开启压力时，可利用气缸功能操作，应选用气控蝶型阀。

    主要性能参数
    A46Y、A46F法兰先导式阀主要性能参数
    型号 铸钢型
    WCB    		 304不锈钢型 316不锈钢型 316L不锈钢型
    口径范围 DN25~DN200
    适用温度 ≤200°C
    适用介质 水、油品、气体 腐蚀性介质 腐蚀性介质 腐蚀性介质
    材料 1、阀体 WCB CF8 CF8M CF3M
    2、阀座 2Cr13/2Cr13+PTFE 304SS/304SS+PTFE 316SS/316SS+PTFE 316L/316L+PTFE
    3、导向套 304SS 304SS 316SS 316L
    4、弹簧 50CrVA 50CrVA包覆PTFE 50CrVA包覆PTFE 50CrVA包覆PTFE
    5、O型圈 viton viton viton viton
    6、阀盖 WCB CF8 CF8M CF3M
    7、导阀 304SS 304SS 316SS 316L


    主要外形尺寸

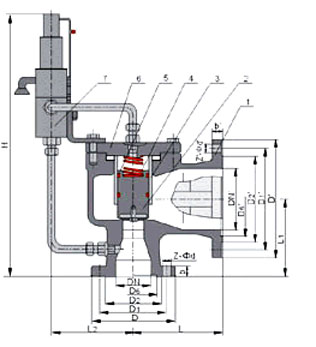

    A46Y、A46F法兰先导式阀连接尺寸图

    A46Y、A46F法兰先导式阀连接尺寸(mm)
    公称压力 公称
    通径    		 do L L1 L2 H DN’
    1.6MPa
    2.5MPa    		 25 15 110 95 150 365 32
    32 20 115 100 150 375 40
    40 25 120 110 160 390 50
    50 32 135 120 160 410 65
    65 40 160 140 175 435 80
    80 50 170 135 175 451 100
    100 65 195 175 195 500 125
    125 80 210 190 220 526 150
    150 100 255 230 265 623 175
    200 125 300 260 300 690 250
    4.0MPa 25 15 110 95 150 365 32
    32 20 115 100 150 375 40
    40 25 120 110 160 390 50
    50 32 135 120 160 410 65
    65 40 160 140 175 435 80
    80 50 170 135 175 451 100
    100 65 195 175 195 500 125
    125 80 210 190 220 526 150
    150 100 255 230 265 623 175
    200 125 300 260 300 690 250
    6.4MPa 25 15 110 100 160 365 32
    32 20 130 110 160 375 40
    40 25 130 120 170 445 50
    50 32 135 130 195 460 65
    65 40 175 160 225 495 80
    80 50 175 160 225 525 100
    100 65 195 195 245 565 125
    150 100 280 265 265 610 200
    200 125 300 295 300 680 250
    10.0MPa 25 15 110 100 160 365 32
    32 20 130 110 160 375 40
    40 25 130 120 170 445 50
    50 32 135 130 195 460 65
    65 40 175 160 225 495 80
    80 50 175 160 225 525 100
    100 65 195 195 245 565 125
    150 100 280 265 265 610 200
    200 125 300 295 300 680 250

    阀的安装要求
    1、阀应垂直安装，并应装设在压力容器液面以上气相空间部分，或装设在与压力容器气相空间相连的管道上。
    2、压力容器与阀之间的连接管和管件的通孔，其截面积不得小于阀的进口截面积，其接管应尽量短而直。
    3、压力容器一个连接口上装设两个或两个以上的阀时，则该连接口入口的截面积，应到少等于这些阀的进口截面积总和。
    4、阀与压力容器之间一般不宜装设截止阀门。但在特殊场合为实现不停产，实施阀的校验和检修，《锅规》规定可在阀与压力容器之间装设截止类阀门。但阀门保证全开(加铅封或锁定)，截止阀的结构和通径应不妨碍阀的泄放。
    5、阀装设位置，应便于检査和维修，阀一般每年到少应校验一次。
    警告！阀与容器之间装设截止阀经领导审批，制订防范措施。
    声明：本文中所有文字、数据、图片均只适用于参考，A46Y、A46F法兰先导式安全阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
